|
Чугун представляет собой сплав углерода и железа. Содержание первого не превышает 2%. От того в каком состоянии находится углерод, зависит разделение чугуна. Он бывает: белый и серый. Последний отличается специфическими свойствами, осложняющими процесс сварки.
Причины затруднения сварки
Первая из них – склонность чугуна к отбеливанию. Происходит это по причине чувствительности к охлаждению. Так с белым чугуном, покрывающим поверхность, невозможно работать. Более того, при охлаждении идет увеличение чугуна, что добавляет напряжение на зону шва. Осложняют процесс сварки низкие пластические свойства металла, повышается вероятность возникновения трещин. Есть варианты обойти описанное сложности. Для этого можно варить чугун горячей сваркой, а после подвергнуть плавному охлаждению. Или использовать метод холодной сварки, и вводить в стыковое соединение компоненты предотвращающие формирование карбида.
Основные виды сварки

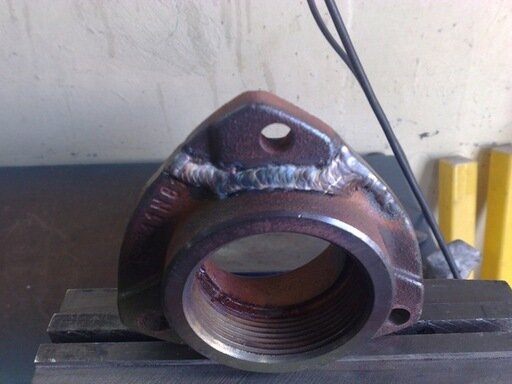

Горячая сварка
Производится на изделиях предварительно накаленных до периода 600-650°. После, сама деталь должна постепенно остынуть. Наравне с этим, шов будет остывать еще медленнее. Более того, в шве успевает пройти графитирование, плюс снижается быстрота усадочного процесса. В результате – меньше трещин в области шва. Когда происходит заваривание трещин в сложных деталях, то необходим подогрев в два этапа. Это предотвратит возможное образование трещин. Первый этап: со скоростью до 600° в час идет нагрев до 200-250°С. Второй этап: нагрев со скоростью 1600° в час. Для сварки рекомендуются электроды ОМЧ-1. Надо отметить, что способ горячей сварки позволяет достигать хороших результатов.
Холодная сварка
Способ наиболее популярен. Для осуществления процесса применяют: сварочное устройство и стальной малоуглеродистый электрод. Многое зависит от используемого оборудования. Выбрать правильное устройство, поможет представленная информация про сварочные аппараты. Повысить надежность помогают вставленные в кромки шва резьбовые шпильки. Также можно воспользоваться методом отжигающих валиков. Суть такова, что при наложении очередного валика, предыдущий сварной шов опять нагревается и охлаждается с меньшей скоростью. В результате получается мягкий сплав, с более низкими показателями отбеливания. Использование стального малоуглеродистого электрода можно заменить МНЧ-1 и МНЧ-2. Применение данных электродов возможно, если допускается невысокая прочность. Они хорошо обрабатывают шов. Значительных результатов можно достичь с ПАНЧ-11. Для толстых чугунных деталей используют целый набор электродов:
- стальной (3-4 мм),
- медный (4-5 мм),
- латунный (1,5-3мм).
|
Разное по теме
