Удобство положения сварщика при работе на крупногабаритных изделиях обеспечивают люльки, стремянки, а также специальные площадки. На рис. 1 показана универсальная площадка, которая может передвигаться вдоль свариваемого изделия, подниматься и опускаться в зависимости от уровня сварки и перемещаться в направлении изделия. Она представляет собой две шарнирные параллелограммные системы рычагов 4 и 2, связанные приводом 5 с тележкой 6 и приводом 3 между собой. Параллелограммная система обеспечивает горизонтальное положение балкона 1 во всех пространственных положениях. Балкон снабжен ограждением и рассчитан, как правило, на работу одного - двух сварщиков.

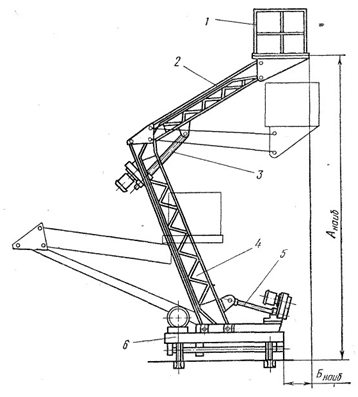

Рис. 1. Универсальная площадка для сварщика:
1 - балкон, 2, 4 - рычаги, 3, 5 - винтовой привод, в - тележка
Наряду с рычажными площадками с тремя степенями свободы применяются и более простые - с двумя или даже одной степенью свободы. К таким относятся телескопические подъемники или подъемники, выполненные в виде колонны, расположенной на глагольной тележке. В таких подъемниках вдоль колонны иногда устанавливается монтажная лестница. Такие площадки часто применяются при электрошлаковой сварке швов большой протяженности,
Степень свободы - одно из трех взаимно перпендикулярных направлений перемещения площадки.
Площадки для сварщика могут передвигаться по рельсовому пути или по полу цеха. Они выполняются переносными или стационарными, с электромеханическим или гидравлическим вертикальным приводом.
