Электрошлаковая сварка

Электрошлаковая сварка используется для соединения металлов большой толщины. Соединение выполняется вертикально вверх.

Перед электрошлаковой сваркой между соединяемыми деталями насыпается флюс. Применяемый в этом процессе флюс способен проводить ток.

Для начала электрошлаковой сварки между одним или более электродами и основным металлом под слоем флюса возбуждается дуга. В зону сварки электрод постоянно подается специальным механизмом, который также обеспечивает колебания электрода вперед – назад при сварке изделий большой толщины. Кроме того, механизм поднимается вверх по мере выполнения соединения. При горении дуги флюс плавится и горение дуги прекращается, но электрический ток продолжает проходить от электрода к основному металлу.

Расплавленный флюс плавит основной металл и постоянно подающийся электрод, являющийся присадочным материалом. Кроме того, флюс защищает металл от воздействия воздуха. При электрошалковой сварке для того, чтобы жидкий металл и флюс не вытекали за пределы требуемой зоны сварки, используются специальные накладки с каждой стороны соединения. Накладки выполнены из меди с водяным охлаждением, которое не дает им расплавиться. Обычно накладки подвижны и поднимаются вслед за электродом.

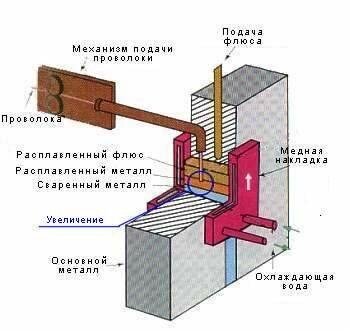

Схема электрошлаковой сварки
