Автоматы для шлаковой сварки проволочными электродамиАвтоматы для шлаковой сварки электродами большого сеченияПолуавтоматы для шлаковой сварки проволочными электродами

Полуавтоматическая электрошлаковая сварка вертикальных швов предпочтительна при изготовлении конструкций из металла относительно небольшой толщины (до 50 мм), чаще всего на монтажной площадке, когда важное значение имеет масса, габариты и простота конструкции полуавтомата. Такие полуавтоматы состоят из легкой сварочной головки, передвигаемой при помощи ручного привода вдоль стыка, отдельно расположенного механизма подачи, проталкивающего проволоку через гибкий направляющий шланг, сварочных проводов и аппаратуры управления.

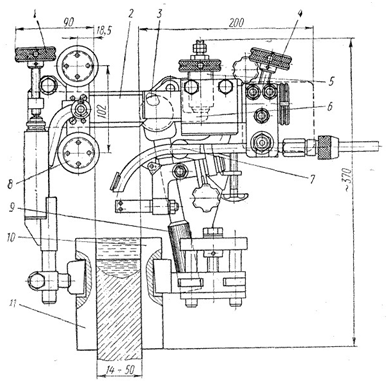

Схема сварочной головки полуавтомата А-671Р

Рис. 1. Сварочная головка полуавтомата А - 671Р:
1 - винт нажимной, 2 - тяга, 3 - ролик ведущий, 4 - корректор, 5 - стакан с пружиной, в - тележка передняя, 7 - мундштук, 8 - тележка задняя, 9 - рычаг, 10,11 - ползуны

Безрельсовый полуавтомат А - 671Р имеет в качестве рабочего элемента сварочную головку, которая движется но кромкам свариваемого изделия. Головка (рис. 1) состоит из двух связанных тягой 2 тележек 6 и 8, прижатых к свариваемым кромкам мощной пружиной 5 п перемещающихся за счет рычага 9, воздействующего на ведущий ролик Я ходовой тележки. Рычаг снабжен храповым механизмом. К передней тележке подвешен мундштук 7 п передний ползун 10. С задней тележкой связан подвешенный на рычаге ползун 11 и винт 1 пружины прижатия заднего ползуна. Направление аппарата по стыку осуществляется за счет копирования одной из кромок стыка ребордами бегунков задней тележки. Прижим реборд бегунков достигается наклоном оси ведущего ролика 3 по отношению к направлению движения тележки таким образом, что аппарат всегда стремится прижаться к копируемой кромке. Положение мундштука в зазоре фиксируется винтовыми корректорами 4 и др.

Для подачи проволоки применяются механизмы от полуавтоматов толкающего типа. Электрическая схема полуавтомата А - 671Р не отличается от электрических схем, рассмотренных ранее шланговых полуавтоматов для дуговой сварки. При сварке заготовок, кромки которых имеют наплывы после газовой резки или собраны со значительными зазорами, использование безрельсовых полуавтоматов типа А - 671Р затруднительно. В этих условиях целесообразно применять полуавтоматы, движущиеся по расположенному рядом со стыком легкому рельсу.

В полуавтомате А - 820М (рис. 2) рельсом служит угловой прокат («уголок»), который крепится к изделию короткими односторонними швами (прихватками). Движение полуавтомата по рельсу осуществляется рычажно - храповым механизмом 2, так же как в аппарате А - 671Р. Вследствие некоторой гибкости уголка возможна сварка как прямых, так и криволинейных швов, но с большим радиусом кривизны.

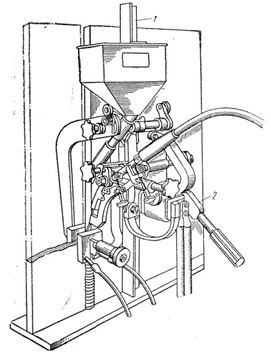

Схема сварочной головки полуавтомата А-820М

Рис. 2. Схема сварочной головки полуавтомата А - 820М:
1 - рельс, 2 - рычаг


Автор: М. Г. Бельфор, В. Е. Патон "Оборудование для дуговой и шлаковой сварки и наплавки"
